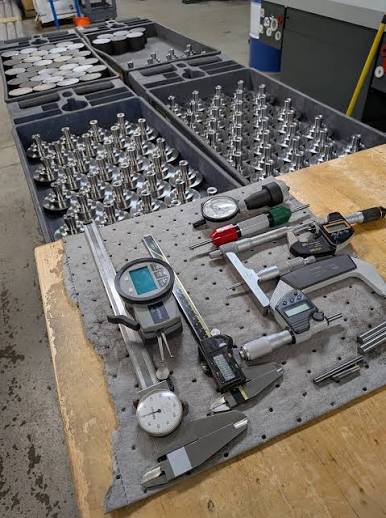

Trong các nhà máy gia công cơ khí chính xác và chế tạo phụ trợ, quy trình kiểm soát chất lượng (QC) không chỉ dừng lại ở việc đo đạc và ghi nhận dữ liệu vào phần mềm MES hay phiếu kiểm tra. Việc chuyển tải thông tin kiểm tra trực tiếp lên bề mặt phôi (Part Marking) là một mắt xích vận hành thực tế giúp cầu nối giữa phòng QC và xưởng sản xuất (làm nguội, mài, gia công lại, xử lý bề mặt) diễn ra liên tục, giảm thiểu tối đa sai sót do con người.
Tuy nhiên, việc sử dụng các công cụ đánh dấu không đúng kỹ thuật lại là nguyên nhân ngầm dẫn đến tỷ lệ phế phẩm cao ở các công đoạn xử lý bề mặt tiếp theo như xi mạ, sơn tĩnh điện, anodizing hay thụ động hóa (passivation).
1. Bản Chất Kỹ Thuật Của Đánh Dấu Công Đoạn Trong Chu Trình QC
Đánh dấu công đoạn (In-Process Marking / Inspection Marking) là việc sử dụng ký hiệu, màu sắc hoặc chỉ số kỹ thuật trực tiếp trên phôi bán thành phẩm. Trong môi trường sản xuất thực tế, kỹ thuật này giải quyết các bài toán kỹ thuật trọng yếu:
- Chỉ thị vùng gia công tinh & Làm nguội (Deburring/Finishing): Khoanh vùng các vị trí bavia vi mô (micro-burrs), vết dập, vùng cần vát C, bo góc R hoặc điểm chưa đạt độ nhám bề mặt ($Ra, Rz$) để thợ làm nguội xử lý chính xác mà không xâm phạm vào các bề mặt đã đạt kích thước.
- Phân vùng kiểm tra không phá hủy (NDT): Trong các phương pháp thẩm thấu (Dye Penetrant Testing - PT) hoặc từ tính (Magnetic Particle Testing - MT), nhân viên QC trực tiếp khoanh vùng các vết nứt vi mô (micro-cracks), lỗ khí (porosity) để kỹ thuật viên sửa chữa hoặc loại bỏ.
- Truy xuất lô & Phân loại phôi (Traceability & Sorting): Đánh dấu trạng thái kiểm tra (PASS / REWORK / SCRAP), phân loại phôi theo dải dung sai thực tế để phục vụ công đoạn lắp ráp theo cặp (Selective Assembly).
2. Xung Đột Hóa Học: Độ Bám Mực vs. Khả Năng Tẩy Sạch Trong Bể Axit & Xi Mạ
Thách thức lớn nhất của màng mực đánh dấu công đoạn là sự đối lập về tính chất vật lý - hóa học giữa công đoạn gia công và công đoạn xử lý bề mặt.
[QC Đánh Dấu] ➔ [Gia Công / Làm Nguội] ➔ [Tẩy Dầu Kiềm] ➔ [Ngâm Axit Pickling] ➔ [Xi Mạ / Sơn Tĩnh Điện]
│ │ │ │ │
Bám dính Kháng ma sát Phân rã màng Tẩy sạch 100% Bề mặt nguyên tử
dầu mỏng gọt & dung dịch làm mát liên kết dung môi không còn dư lượng sạch để liên kết
rủi ro từ màng mực không đạt chuẩn
- Hiện tượng thụ động hóa cục bộ (Local Passivation): Các loại mực chứa gốc nhựa Alkyd, Silicone hoặc Acrylic phân tử lớn khi tiếp xúc với màng dầu gia công sẽ tạo ra một lớp màng polymer bền vững. Khi đi qua bể tẩy dầu kiềm (Alkaline Degreasing) và ngâm axit (Acid Pickling - $HCl/H_2SO_4$), dung dịch axit không thể tiếp xúc trực tiếp với bề mặt kim loại bên dưới vệt mực.
- Nhiễm bẩn bể hóa chất (Bath Contamination): Mực không phân rã hoàn toàn mà bị bong ra dạng mảng nhỏ (flakes) vơi lơ lửng trong bể mạ điện (Electroplating bath). Các hạt mực này bám ngược trở lại bề mặt phôi khác, gây hiện tượng châm kim (pinholes), rộp mạ (blistering).
- Mất liên kết màng sơn (Adhesion Failure): Trong công đoạn sơn tĩnh điện, dư lượng gốc dầu hoặc carbon từ mực chưa được làm sạch triệt để sẽ ngăn cản sự bám dính của bột sơn, tạo ra các vết "mắt cá" (fisheyes) hoặc bong tróc từng mảng khi kiểm tra độ bám dính bằng thử nghiệm gạch nón (Cross-hatch test).
3. Tiêu Chí Chọn Dụng Cụ Đánh Dấu Công Nghiệp Đạt Chuẩn QC
Để đảm bảo hiệu quả ghi chú ở xưởng nhưng không gây lỗi công đoạn mạ/sơn, hóa lý của dòng mực marker đóng vai trò tiên quyết.
| Tiêu chí kỹ thuật | Mực văn phòng / Mực sơn dày (Paint Marker) | Mực Marker Công Nghiệp Chuyên Dụng |
|---|---|---|
| Cơ chế bám dính | Đòi hỏi bề mặt khô tuyệt đối / Tạo lớp màng sơn mạ dày | Thẩm thấu qua màng dầu mỏng (oil-film penetrating), khô nhanh dưới 5 giây |
| Cấu trúc ngòi (Nib) | Nhanh bị tưa ngòi khi tiếp xúc với bề mặt kim loại thô/sắc nhọn | Sợi Acrylic / Polyester nén mật độ cao, chịu ma sát kim loại tốt |
| Phân rã trong tiền xử lý | Để lại gốc polymer khó tan, đòi hỏi chà rửa cơ học | Phân rã hóa học hoàn toàn trong chu trình tẩy kiềm / ngâm axit tiêu chuẩn |
| Hàm lượng tạp chất | Có thể chứa Clo, Halogen hoặc Kim loại nặng | Khống chế Clo/Lưu huỳnh ($< 200 \text{ ppm}$) tránh ăn mòn nứt ứng suất (SCC) |
Trong thực tế vận hành tại các nhà máy cơ khí phụ trợ và linh kiện chính xác, các dòng bút marker lông dầu công nghiệp Artline (được phân phối chính hãng qua kênh phucma.app) thường được các kỹ sư QC đưa vào danh mục vật tư tiêu chuẩn. Nhờ công thức dung môi hữu cơ cao cấp phối hợp cùng hệ màu nhuộm (dye-based) dạng hạt vi mô, mực Artline bám nét sắc sảo trên bề mặt kim loại dính dầu nhẹ, nhưng lại phân rã và bị cuốn trôi hoàn toàn khi đi qua bể ngâm axit/kiềm tiền xử lý mà không cần thêm thao tác tẩy rửa cơ học tốn nhân công.
4. Chuẩn Hóa Quy Trình Đánh Dấu Công Đoạn Tại Nhà Máy
Để tối ưu hóa dòng chảy sản xuất và kiểm soát chất lượng bề mặt toàn diện, doanh nghiệp nên xây dựng SOP (Quy trình thao tác chuẩn) cho bước đánh dấu:
- Quy chuẩn Mã màu (Color Coding Standard):
- Màu Xanh Dương / Đen: Ghi chú thông số kích thước, hướng lắp ráp, chỉ dẫn làm nguội thông thường.
- Màu Đỏ: Đánh dấu vùng lỗi NDT, vùng cần sỉa phay/mài lại (Rework).
- Màu Xanh Lá: Đánh dấu phôi đã qua kiểm tra QC toàn phần (PASS).
- Kiểm soát vị trí viết: Ưu tiên ghi chú vào các bề mặt không yêu cầu thẩm mỹ cao hoặc các bề mặt sẽ bị loại bỏ ở công đoạn sau (ví dụ: phần đuôi phôi, vị trí kẹp gá).
- Định kỳ kiểm tra tương thích hóa chất: Khi thay đổi dung dịch tẩy rửa hoặc dòng hóa chất mạ mới, bộ phận QC cần thực hiện bài test ngâm thử phôi có vết mực để xác nhận bề mặt kim loại đạt độ sạch năng lượng cao (kiểm tra bằng màng nước Water-break test) trước khi áp dụng đại trà.
